스플라인 샤프트는 다양한 기계 시스템의 중요한 구성 요소로서 회전 부품 간에 토크를 전달하는 안정적인 수단을 제공합니다. 스플라인 샤프트를 제조할 때 일반적으로 사용되는 두 가지 방법은 브로칭과 CNC 가공입니다. CNC 스플라인 샤프트 공급업체로서 저는 두 공정과 그 차이점에 대해 깊은 지식을 갖고 있습니다. 이번 블로그에서는 스플라인 샤프트에 대한 브로칭과 CNC 가공 간의 차이점을 살펴보겠습니다.
1. 프로세스 원칙
브로칭
브로칭은 브로치라고 불리는 톱니 모양의 도구를 사용하는 가공 공정입니다. 브로치에는 점점 더 큰 일련의 톱니가 있으며, 공작물을 통해 당기거나 밀 때 각 톱니가 소량의 재료를 제거합니다. 스플라인 샤프트의 경우 특정 스플라인 프로파일을 가진 브로치가 사용됩니다. 브로칭 공정은 단일 패스 작업입니다. 즉, 전체 스플라인 프로파일이 하나의 연속 동작으로 절단됩니다. 이는 특히 대량 생산의 경우 스플라인을 생산하는 상대적으로 빠른 방법입니다.
CNC 가공
반면에 CNC(컴퓨터 수치 제어) 가공은 절삭 가공 공정입니다. 선반, 분쇄기, 연삭기와 같은 컴퓨터 제어 공작 기계를 사용하여 공작물에서 재료를 제거합니다. 스플라인 샤프트의 경우 미리 정의된 경로를 따라 절단 도구를 이동하여 스플라인 프로파일을 절단하도록 CNC 기계를 프로그래밍할 수 있습니다. CNC 기계는 CAD(Computer-Aided Design) 모델에서 일련의 지침을 읽어 설계의 정밀도와 유연성을 높입니다.
2. 정밀도와 공차
브로칭
브로칭은 특히 표준 스플라인 프로파일의 경우 높은 수준의 정밀도를 달성할 수 있습니다. 브로치는 맞춤형 도구이며 일단 올바른 사양에 맞게 제조되면 공차가 엄격한 일관된 스플라인 프로파일을 생성할 수 있습니다. 그러나 브로칭의 정밀도는 브로치 자체의 정확성에 의해 제한됩니다. 브로치의 마모나 손상은 스플라인 샤프트의 품질에 영향을 미칠 수 있습니다. 또한 브로칭은 비표준 또는 복잡한 스플라인 프로파일을 생성하는 데 적합하지 않습니다. 이러한 프로파일에 대한 맞춤형 브로치를 만드는 데 비용과 시간이 많이 소요될 수 있기 때문입니다.
CNC 가공
CNC 가공은 뛰어난 정밀도를 제공하고 광범위한 공차를 처리할 수 있습니다. 최신 CNC 기계는 종종 몇 마이크로미터 이내의 매우 높은 수준의 정확도를 달성할 수 있습니다. CAD 모델을 기반으로 기계를 프로그래밍하는 기능을 통해 표준 및 비표준 스플라인 프로파일을 쉽게 생산할 수 있습니다. CNC 가공은 제조 과정에서 공작물 재료나 기타 요인의 변화를 보상하기 위해 조정을 수행하여 고품질 최종 제품을 보장할 수도 있습니다. 예를 들어,CNC 가공 플랜지독특한 스플라인 디자인으로 CNC 가공이 더 나은 선택이 될 것입니다.
3. 표면 마감
브로칭
브로칭을 통해 달성된 표면 조도는 일반적으로 양호합니다. 브로치 톱니의 절단 작용으로 스플라인에 상대적으로 매끄러운 표면이 남습니다. 그러나 표면 조도는 브로치의 품질, 가공물의 재질, 절삭 속도 등의 요인에 의해 영향을 받을 수 있습니다. 어떤 경우에는 원하는 표면 거칠기를 달성하기 위해 추가 마무리 작업이 필요할 수 있습니다.
CNC 가공
CNC 가공은 탁월한 표면 마감을 제공할 수 있습니다. 절삭 공구, 이송 속도 및 스핀들 속도를 신중하게 선택함으로써 CNC 작업자는 스플라인의 표면 거칠기를 제어할 수 있습니다. 고급 CNC 기계에는 고속 가공, 다축 기능 등의 기능이 탑재되어 있어 표면 조도를 더욱 향상시킬 수 있습니다. 고정밀 기계 시스템과 같이 매끄러운 표면 마감이 중요한 응용 분야의 경우 CNC 가공이 선호되는 방법인 경우가 많습니다. 당신이 찾고 있다면맞춤형 CNC 가공 스테인레스 스틸 플랜지완벽한 표면 마감으로 CNC 가공은 귀하의 요구 사항을 충족시킬 수 있습니다.
4. 생산량
브로칭
브로칭은 대량 생산에 매우 효율적입니다. 브로치가 설정되면 프로세스를 빠르고 일관되게 반복할 수 있습니다. 브로칭의 단일 패스 특성은 상대적으로 짧은 시간에 많은 수의 스플라인 샤프트를 생산할 수 있음을 의미합니다. 브로치를 조심스럽게 정렬하고 브로칭 기계에 설치해야 하기 때문에 브로칭 설정 시간은 상대적으로 깁니다. 그러나 대규모 생산의 경우 부품당 비용을 크게 줄일 수 있습니다.
CNC 가공

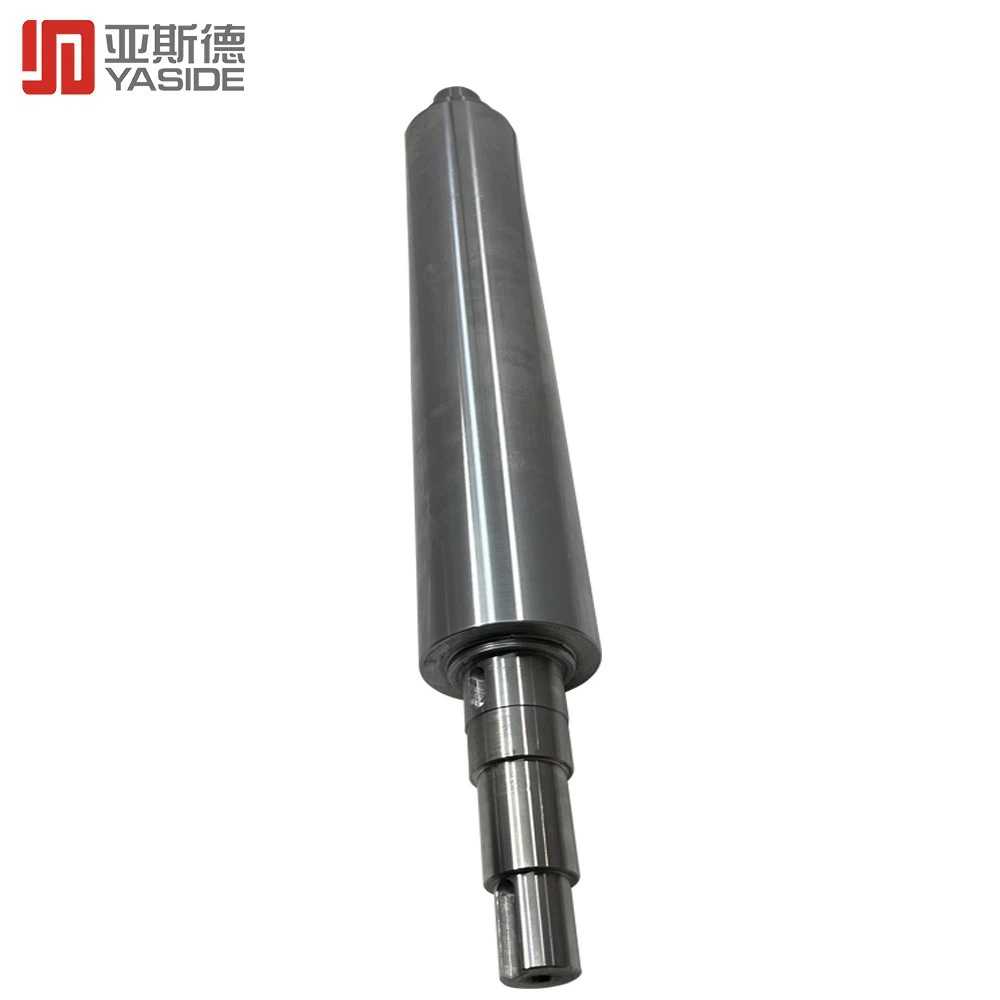

CNC 가공은 중소 규모 생산에 더 적합합니다. CNC 가공의 설정 시간은 일반적으로 브로칭에 비해 짧습니다. 특히 퀵 체인지 툴링 시스템을 갖춘 최신 CNC 기계를 사용할 경우 더욱 그렇습니다. CNC 가공은 또한 기계를 쉽게 재프로그래밍하여 다양한 스플라인 프로파일을 생성할 수 있으므로 더 큰 유연성을 제공합니다. 따라서 소규모 배치 생산이나 프로토타입 제작에 이상적입니다. 예를 들어, 소량의 제품을 생산해야 하는 경우내부 라이너 회전 디스크 드라이브 샤프트 철강 부품독특한 스플라인 디자인을 갖춘 CNC 가공은 비용 효율적인 옵션입니다.
5. 비용
브로칭
브로칭의 초기 비용은 상대적으로 높습니다. 이는 주로 맞춤 제작 도구인 브로치를 제작하는 데 드는 비용 때문이다. 브로치는 내구성과 정확성을 보장하기 위해 정밀하게 연마하고 열처리해야 합니다. 그러나 대량 생산의 경우 부품당 비용이 상대적으로 낮을 수 있습니다. 브로칭 비용에는 특수 장비인 브로칭 기계 비용도 포함됩니다.
CNC 가공
CNC 가공 비용은 스플라인 프로파일의 복잡성, 공작물의 재질, 생산량 등 여러 요인에 따라 달라집니다. 간단한 스플라인 프로파일과 소량 생산의 경우 CNC 가공이 브로칭보다 비용 효율적일 수 있습니다. CNC 가공 비용에는 CNC 기계, 절삭 공구 및 프로그래밍 비용이 포함됩니다. 그러나 생산량이 늘어날수록 브로칭에 비해 가공 시간이 상대적으로 길어 부품당 비용이 증가할 수 있다.
6. 재료 호환성
브로칭
브로칭은 강철, 알루미늄, 황동과 같은 금속을 포함한 다양한 재료에 사용할 수 있습니다. 그러나 브로치가 과도하게 마모되거나 파손될 수 있으므로 단단하거나 부서지기 쉬운 재료의 경우 브로칭 공정이 더 어려울 수 있습니다. 이러한 재료를 가공하려면 특수 브로치가 필요할 수 있으며 이로 인해 비용이 증가할 수 있습니다.
CNC 가공
CNC 가공은 재료 호환성 측면에서 매우 다양합니다. 초경금속, 플라스틱, 복합재 등 다양한 재료를 처리할 수 있습니다. 절단 속도 및 이송 속도와 같은 절단 매개변수를 조정하는 기능을 통해 CNC 기계는 다양한 재료를 효과적으로 가공할 수 있습니다. 따라서 CNC 가공은 경도나 취성에 관계없이 특정 재료가 필요한 응용 분야에 적합한 선택입니다.
결론
결론적으로, 스플라인 샤프트 제조에 있어 브로칭과 CNC 가공은 모두 장점과 단점이 있습니다. 브로칭은 표준 스플라인 프로파일의 대량 생산에 이상적이며 빠른 속도와 우수한 정밀도를 제공합니다. 반면에 CNC 가공은 중소 규모 생산, 특히 비표준 또는 복잡한 스플라인 프로파일에 더 적합하여 더 뛰어난 유연성, 정밀도 및 표면 마감을 제공합니다.
CNC 스플라인 샤프트 공급업체로서 저는 귀하의 특정 요구 사항에 맞는 올바른 제조 방법을 선택하는 것이 중요하다는 것을 이해하고 있습니다. 맞춤형으로 설계된 스플라인 샤프트의 소량 배치가 필요하든, 표준 스플라인의 대규모 생산이 필요하든, 저는 고품질 제품을 제공할 수 있습니다. CNC 스플라인 샤프트 제품에 관심이 있거나 제조 공정에 대해 질문이 있는 경우 조달 논의를 위해 언제든지 저에게 연락하십시오. 최고의 솔루션과 우수한 고객 서비스를 제공하기 위해 최선을 다하고 있습니다.
참고자료
- Kalpakjian, S., & Schmid, SR (2009). 제조 공학 및 기술. 피어슨 프렌티스 홀.
- 그루버, 하원의원(2010). 현대 제조의 기초: 재료, 프로세스 및 시스템. 와일리.
